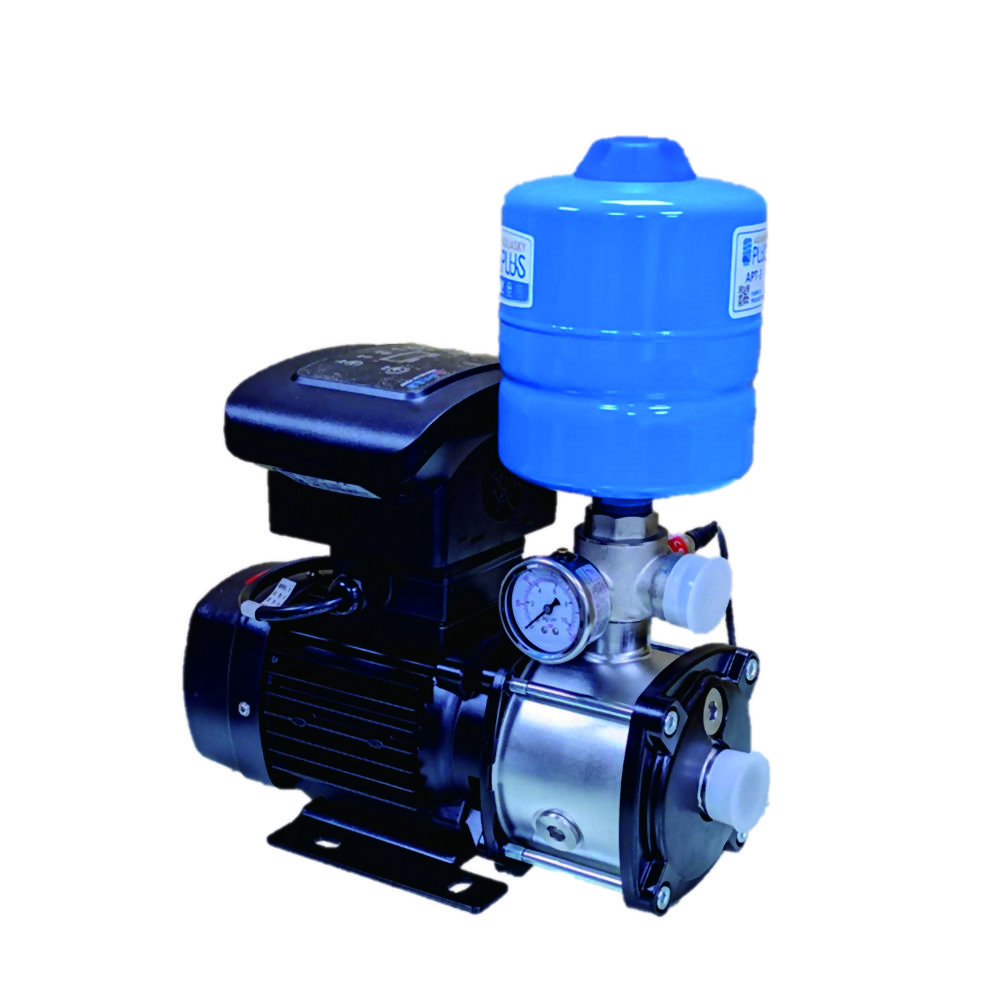

變頻臥式多級泵浦

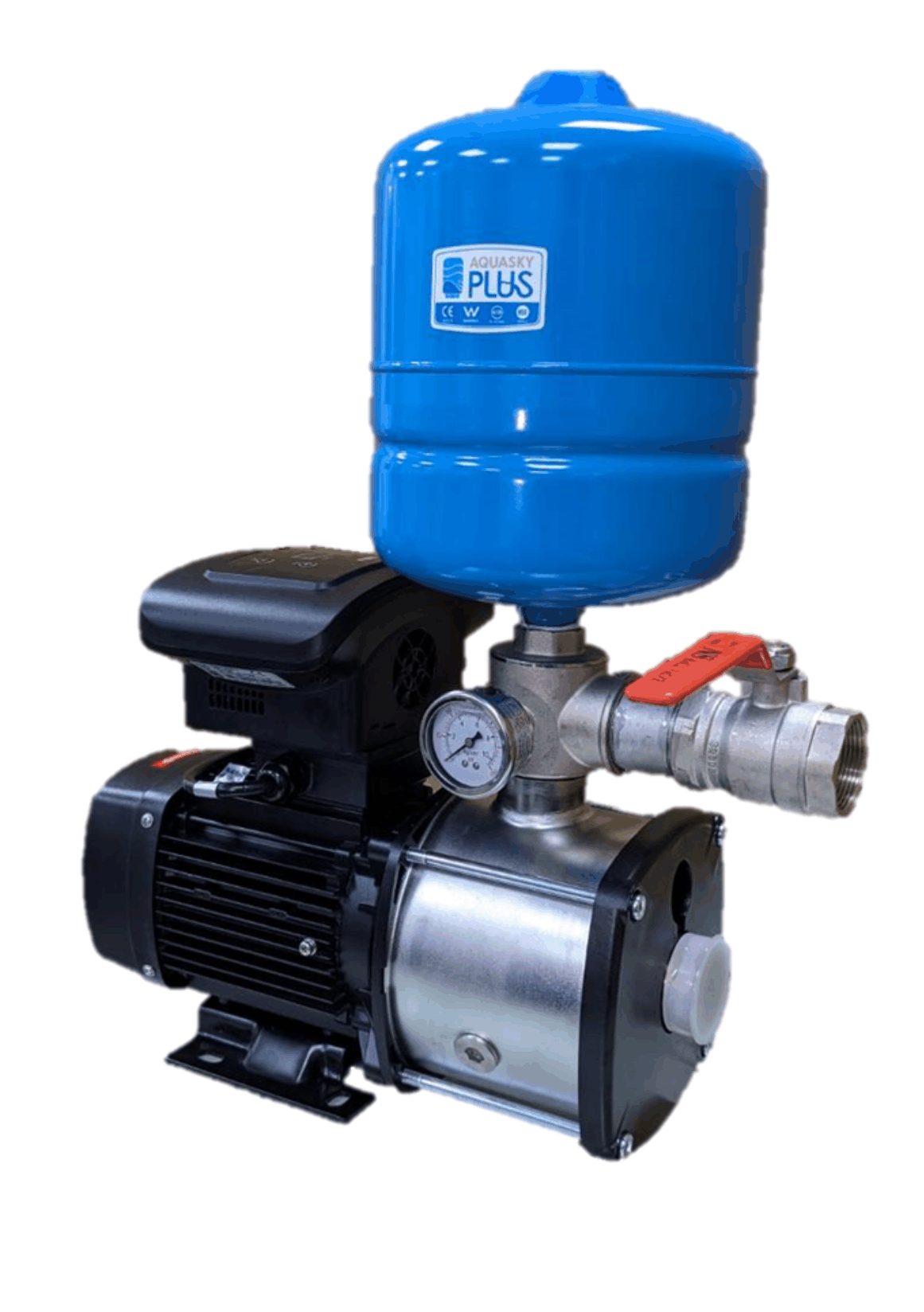

EMH 變頻臥式多級泵浦
● 供水和增壓(飲用水及含微量氯水)
● 公寓
● 一般住宅
● 別墅給水
● 工業供水
● RO水處理
● 超級市場
● 缺水保護 - 無水運轉時，變頻器將自動停止供電。
● 恆壓穩壓 - 使用時壓力不會高於壓力設定值，可使壓力維持在恆壓範圍，不會忽大忽小。
● 延長管路壽命 - 緩啟動緩停止，無水錘現象。
● 用水安心 - 主要接液面為不銹鋼材質，確保使用水潔淨(無鐵鏽)。
● 環境溫度：max.+50°C
● 液體溫度：標準軸封耐溫-20°C~+70°C / 耐熱軸封-20°C~+104°C
● 工作壓力：max.+1.0Mpa
● 適用液體 :
• 清潔、不含固體顆粒或纖維的非易燃易爆液體。
• 輸送諸如礦泉水、軟水 、純水、可食用植物油和其他輕化工介質。
• 當輸送液體的密度或黏度大於水，必須配用大功率電機。
● 正壓取水(水源高於泵浦)，若水槽(水源)低於泵浦，吸上高不要超過3M，且一定要裝逆止閥。
|
型號 |
馬力 |
口徑 |
流量 |
0.5 |
1.0 |
1.5 |
2.0 |
2.5 |
3.0 |
3.5 |
4.0 |
4.5 |
5.0 |

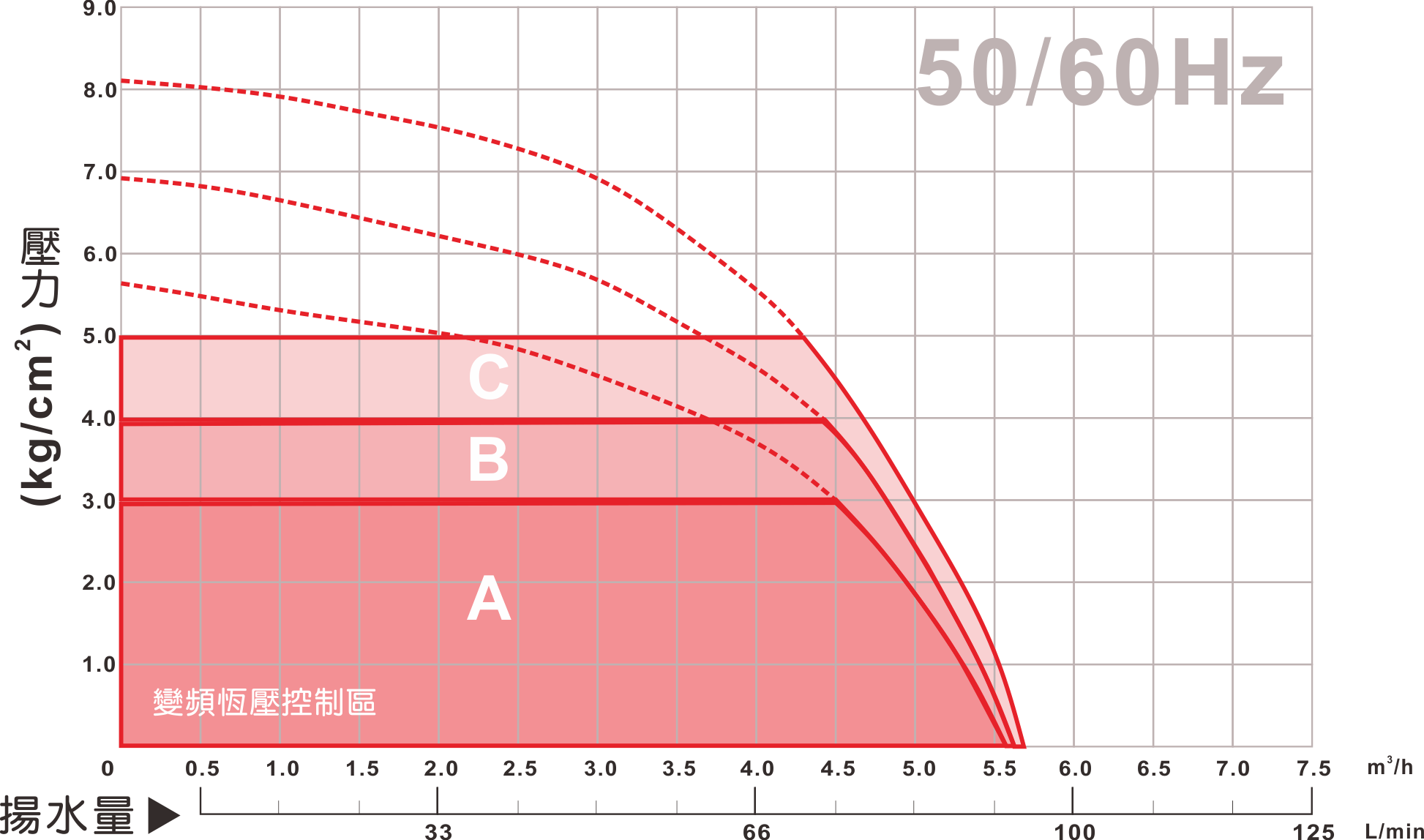

曲線代碼 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HP(KW) | Inch(mm) | |||||||||||||
|

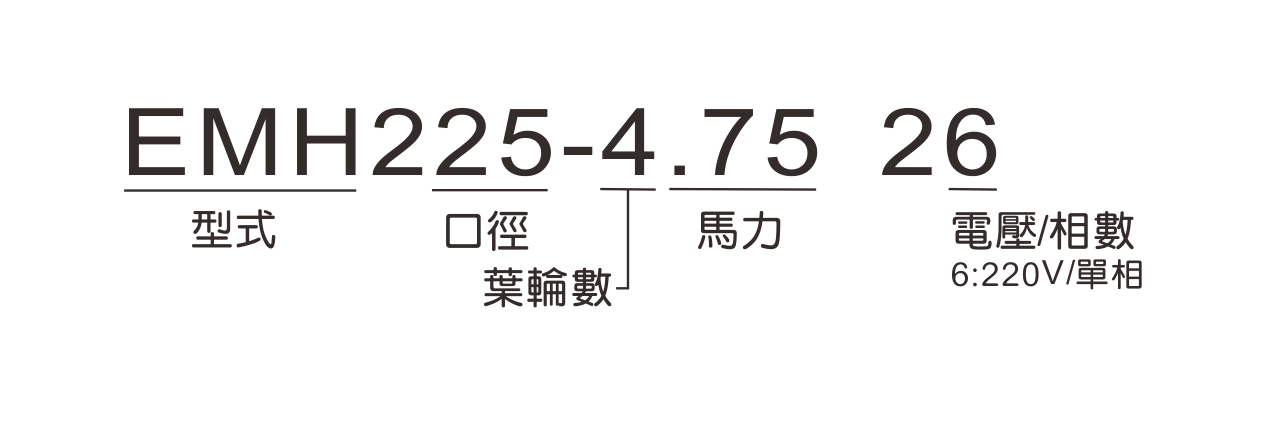

EMH225-4.75 26 |
1 (0.75) | 1"(25) |
H(m) |
55 | 53 | 51 | 50 | 48 | 44 | 42 | 37 | 30 | 20 | A |
|
EMH225-51.0 26 |
1¼ (1.0) | 1"(25) | 68 | 66 | 64 | 62 | 60 | 59 | 52 | 46 | 38 | 25 | B | |
|
EMH225-61.3 26 |
1¾ (1.3) | 1"(25) | 82 | 79 | 76 | 74 | 72 | 68 | 62 | 55 | 45 | 30 | C |
|
型號 |
馬力 |
口徑 |
流量 |
1.0 |
2.0 |
3.0 |
4.0 |
4.5 |
5.0 |
6.0 |
7.0 |
7.5 |
曲線代碼 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HP(KW) | Inch(mm) | ||||||||||||
|

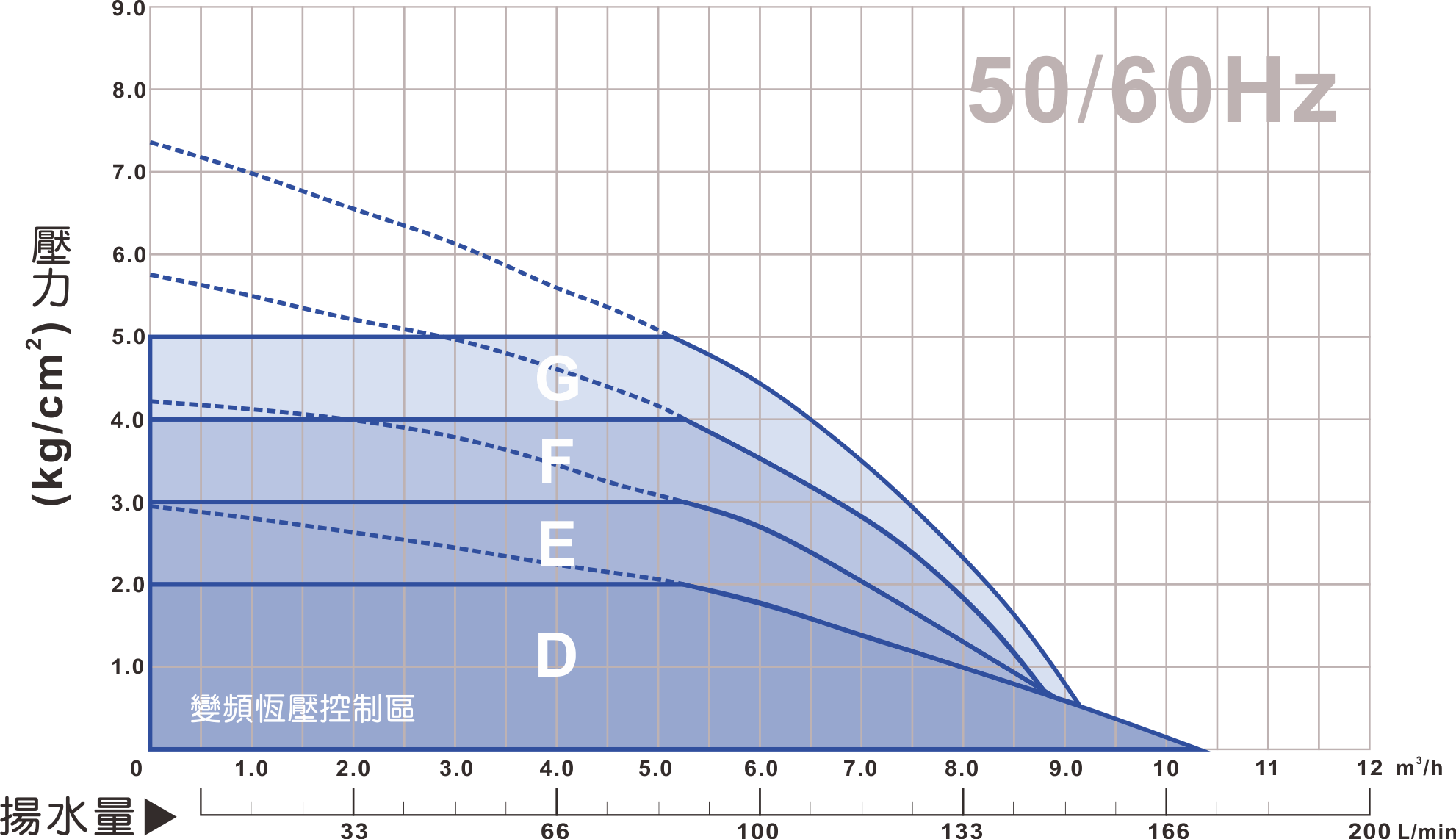

EMH230-2.75 26
(CMI5-2T)
|
1 (0.75) |
1¼"（30） |
H(m) |
28 |
26 |
24.5 |
23 |
22 |
21 |
18 |
14 |
12 |
D |
|
EMH230-31.0 26
(CMI5-3T)
|
1¼ (1.0) |
1¼"（30） |
42 |
39.5 |
37 |
34.5 |
33 |
31.5 |
27 | 20.5 | 17 | E | |
|
EMH230-41.0 26
(CMI5-4T)
|
1¼ (1.0) |
1¼"（30） |
56 |
52.5 |
49 |
46 |
44 |
42 |
36 |
28 |
24 |
F | |
|
EMH230-51.85 26 (CMI5-5T) |
2½ (1.85) | 1¼"（30） | 70 | 65.5 | 62 | 57.5 | 55 | 52.5 | 45 | 34.5 | 32 | G |
|
型號 |
馬力 |
口徑 |
流量 |
4.0 |
5.0 |
6.0 |
7.0 |
8.0 |
9.0 |
10 |
12 |
14 |
曲線代碼 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HP(KW) | Inch(mm) | ||||||||||||
|

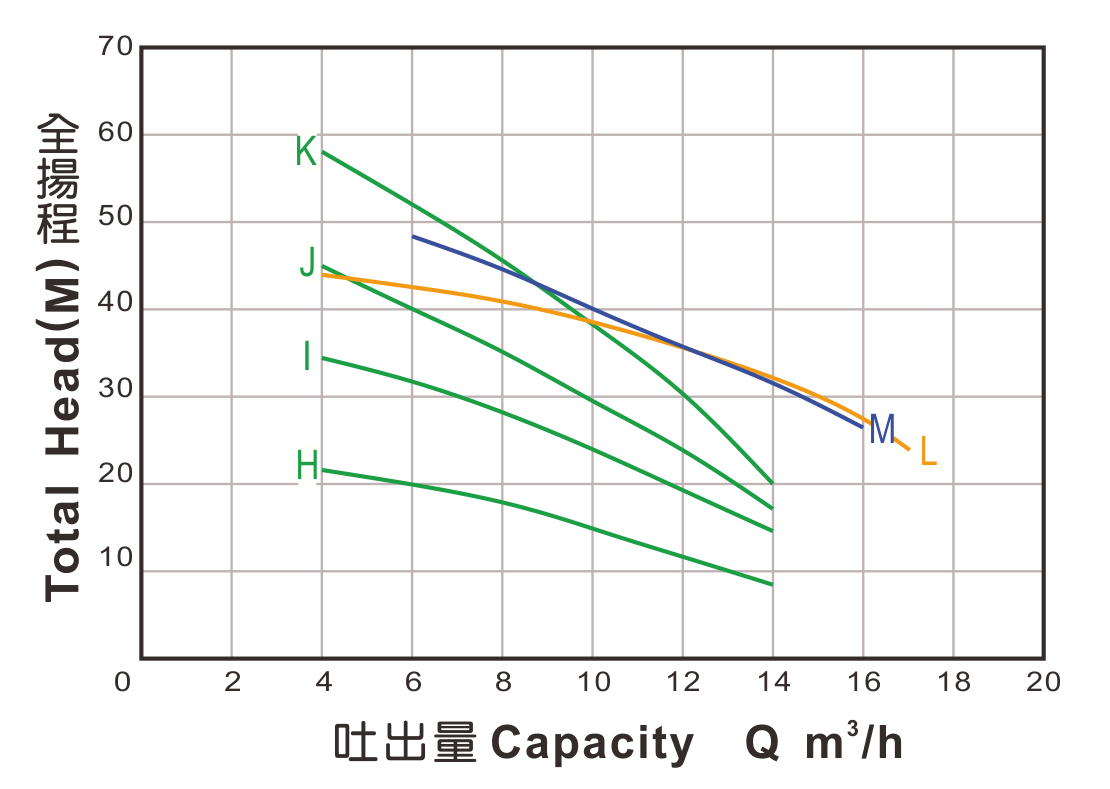

EMH240-11.0 26 (CMI8-10T) |
1¼ (1.0) | 1½"（40） |
H(m) |
22 | 21 | 20 | 19 | 18 | 16 | 14 | 12 | 8 | H |
|
EMH240-21.5 26M |
2 (1.5) | 1½"（40） | 34 | 33 | 32 | 30 | 28 | 26 | 24 | 19 | 15 | I | |
|
EMH240-21.85 26 |
2½ (1.85) | 1½"（40） | 45 | 42 | 40 | 38 | 36 | 32 | 28 | 24 | 17 | J | |
|
EMH240-32.2 26M |
3 (2.2) | 1½"（40） | 58 | 55 | 52 | 50 | 46 | 42 | 38 | 31 | 20 | K |
|
型號 |
馬力 |
口徑 |
流量 |
4.0 |
5.0 |
6.0 |
7.0 |
8.0 |
9.0 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
曲線代碼 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HP(KW) | Inch(mm) | |||||||||||||||||
|
EMH240-22.2 26 (CMI10-2T) |
3 (2.2) |
1½"（40） |
H(m) |
44 | 43.5 | 43 | 42 |
41 |
40 | 38 | 36 | 34 | 33 | 32 | 29 | 27 | 23 | L |
|
型號 |
馬力 |
口徑 |
流量 |
6.0 |
8.0 |
9.0 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
曲線代碼 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HP(KW) | Inch(mm) | |||||||||||||
|

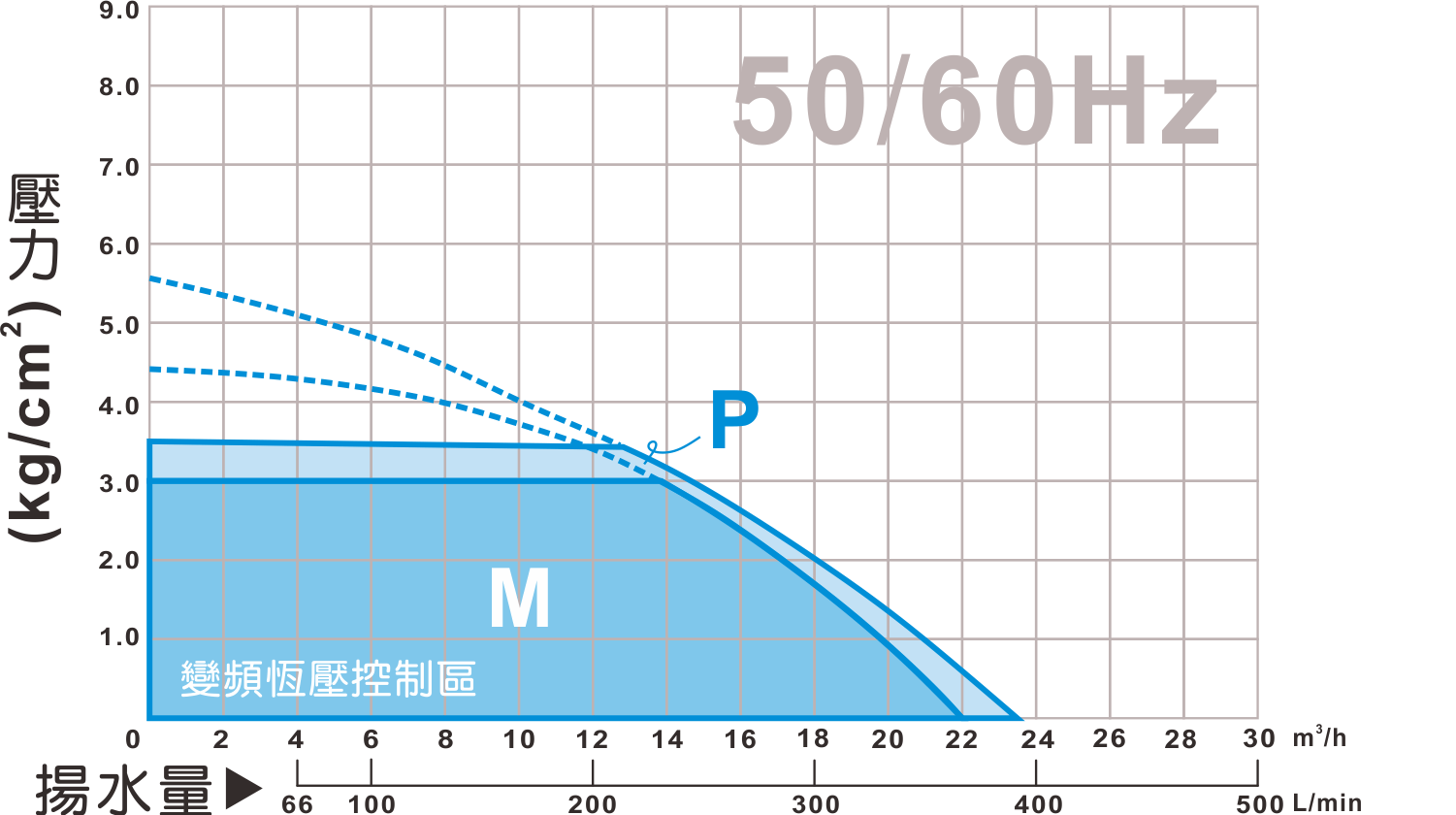

EMH240-22.2 26M (CMI12-15T) |
3 (2.2) | 1½"（40） |
H(m) |
42 | 40 | 38 | 37 | 35 | 34 | 32 | 29 | 26 | 24 | M |

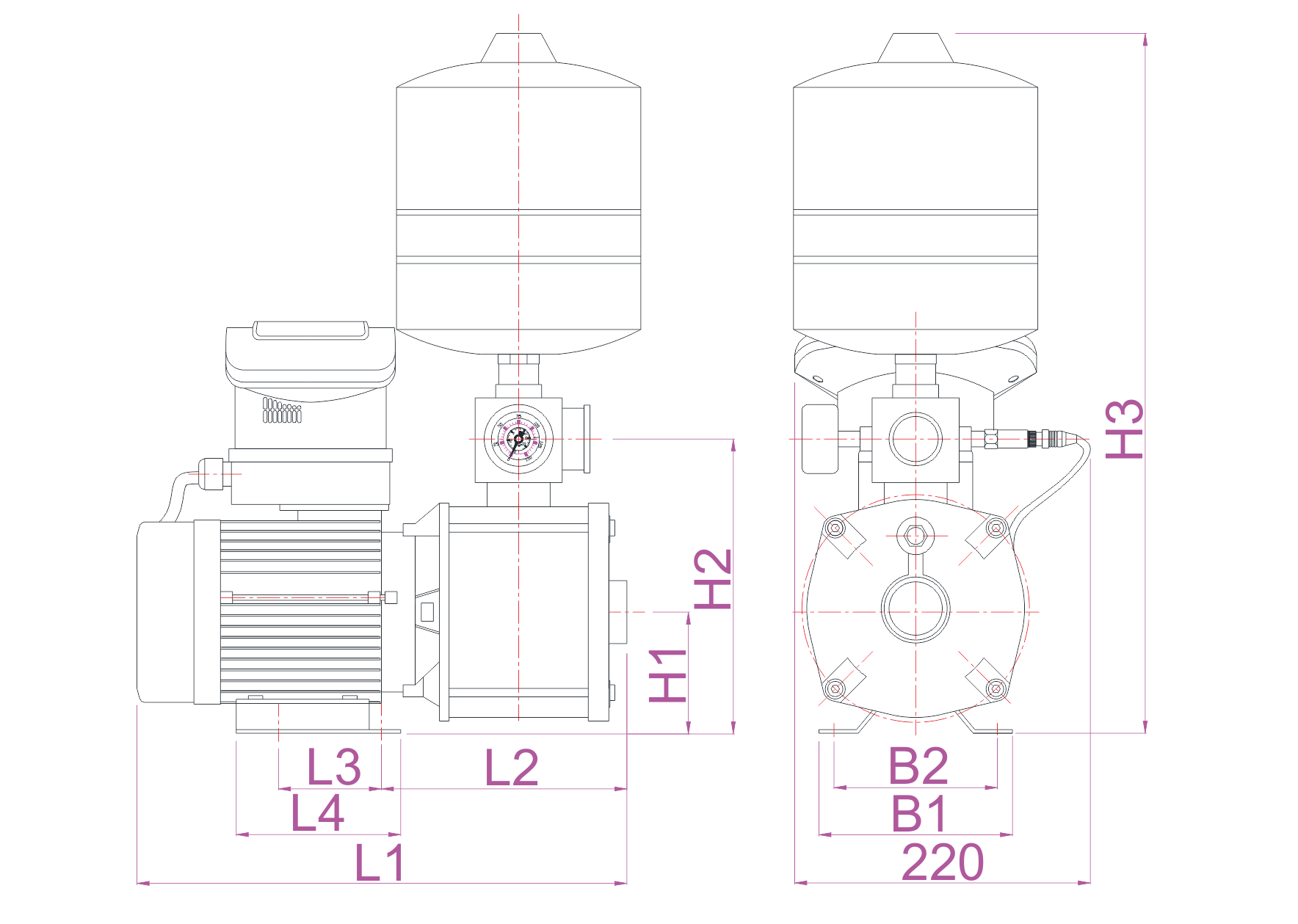

(單位:mm)
|
型號 |
B1 |
B2 |
L1 | L2 | L3 | L4 | H1 | H2 | H3 |
|---|---|---|---|---|---|---|---|---|---|
|
EMH225-4.75 26 |
158 | 125 | 365 | 149 | 96 | 155 | 75 | 185 | 415 |
|
EMH230-2.75 26 |
158 | 125 | 347 | 131 | 96 | 155 | 75 | 189 | 419 |

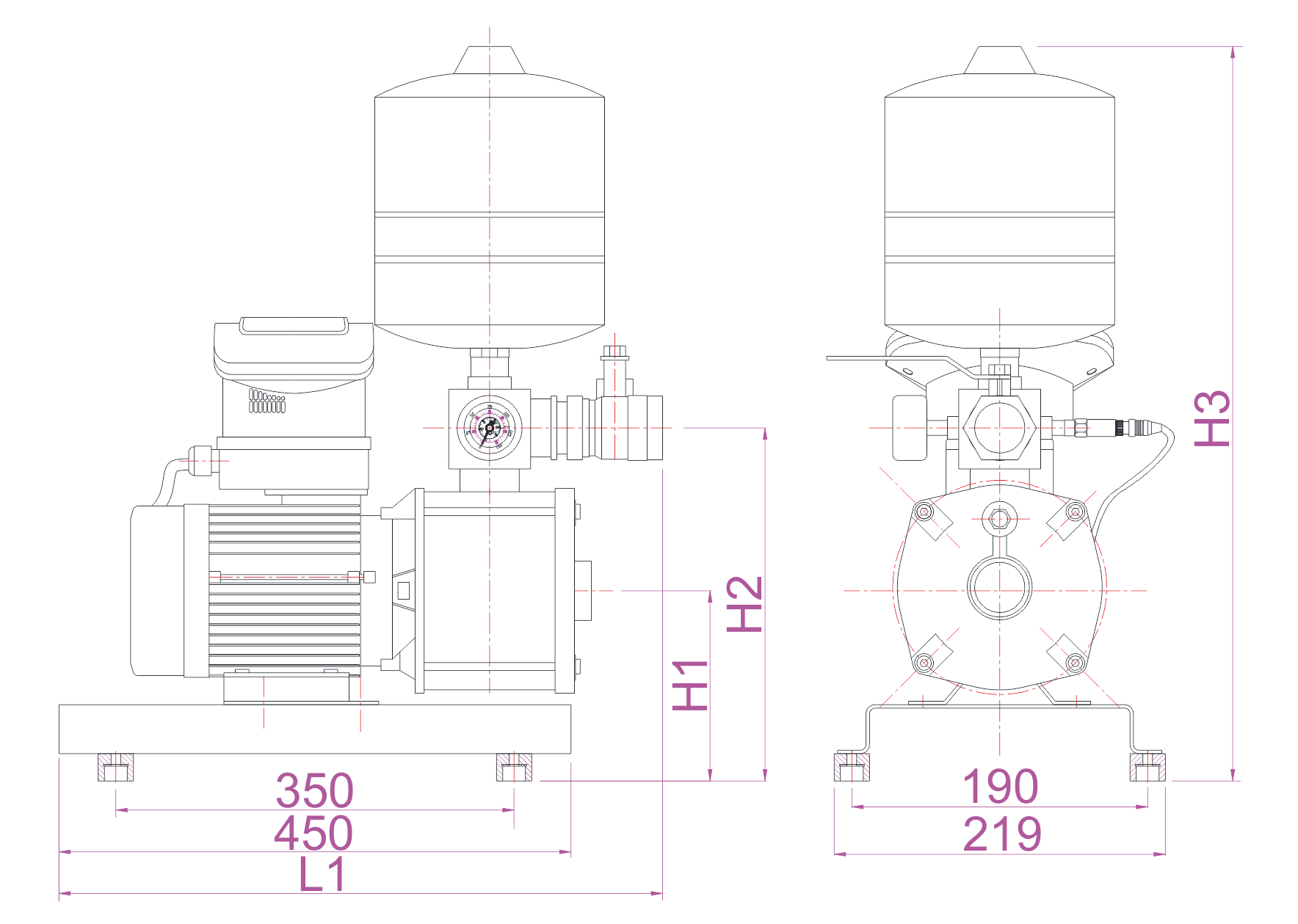

(單位:mm)
|
型號 |
L1 |
H1 |
H2 | H3 |
|---|---|---|---|---|
|
EMH225-51.0 26 |
547 | 142 | 261 | 602 |
|
EMH225-61.3 26 |
578 | 157 | 276 | 617 |
|
EMH2230-31.0 26 |
479 | 142 | 257 | 598 |
|
EMH230-41.0 26 |
497 | 142 | 257 | 598 |
|
EMH230-51.85 26 |
547 | 157 | 272 | 589 |
|
EMH240-11.0 26 |
525 | 167 | 304 | 640 |
|
EMH240-21.5 26M |
540 | 167 | 304 | 645 |
|
EMH240-21.85 26 |
540 | 167 | 304 | 645 |
|
EMH240-32.2 26M |
540 | 167 | 304 | 645 |
|
EMH240-22.2 26 |
540 | 167 | 304 | 640 |
|
EMH240-22.2 26M |
540 | 167 | 304 |
645 |
