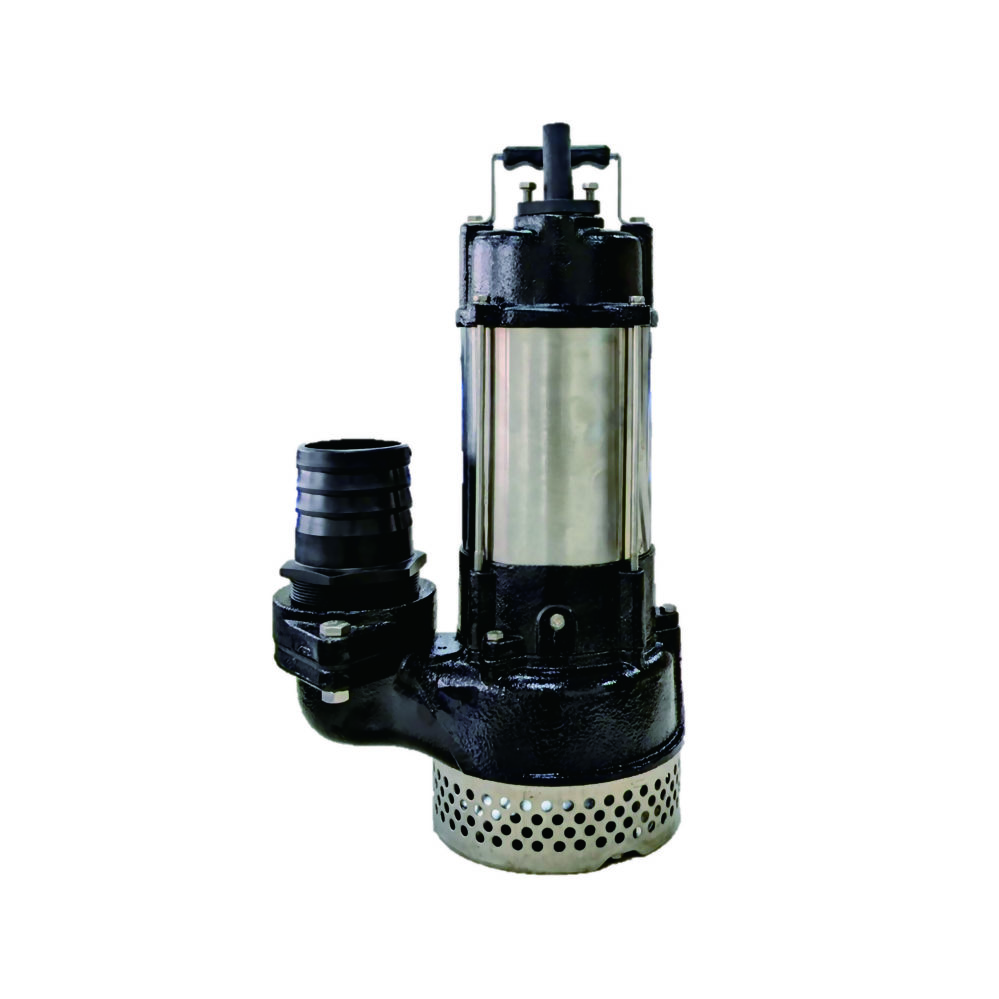

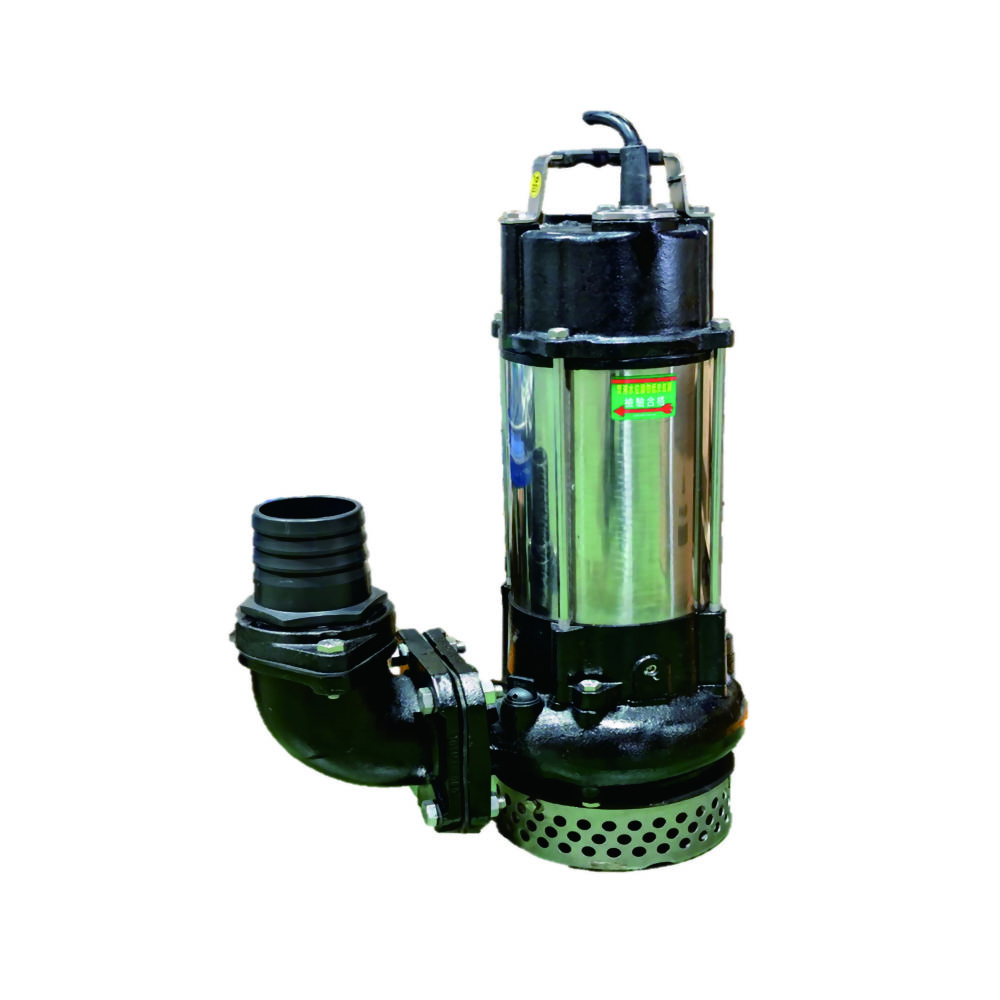

汙水型沉水泵浦
型號 :
HSM series
- 大樓地下廢水、放流水揚送
- 泛用一般積水排除、建築、工事一般排水均可適用。
- 其它場合給排水。
- 園藝用水、漁塭、農田等積水排放。
- 馬達以特殊含浸烘乾處理，確保馬達最佳絕緣，泵浦防水等級符合IP68。
- 泵浦重量輕、體積小、安裝移動容易。
- 軸封採用雙組式SIC矽碳鋼機械軸封設計。
- 馬達配置溫度控制器或馬達過載保護器，有效防止馬達異常過載時的燒燬。
- 環境溫度：MAX.+40°C
- 液體溫度：+4°C~+90°C
- 適用液體 : 清水或無腐蝕性、無含固體顆粒性質接近於水的液體。
- 頻率：60Hz
- 電動機：2極 - 乾式水中型電動機
- 絕緣等級：B級(1-3HP) F級(5HP以上)
- 防水等級：IP68
- 保護裝置：3∅ 馬達過載保護器 / 1∅ 1-2HP熱保護器
- 軸承：深溝滾珠軸承
- 軸封：雙組式機械軸封
- 葉輪：離心半開放式
- 上蓋：FC200
- 馬達台身：SUS304
- 軸心：SUS304
- 軸封：SIC/SIC
- 泵體：FC200
- 葉輪：FC200
- 電纜線：VCT

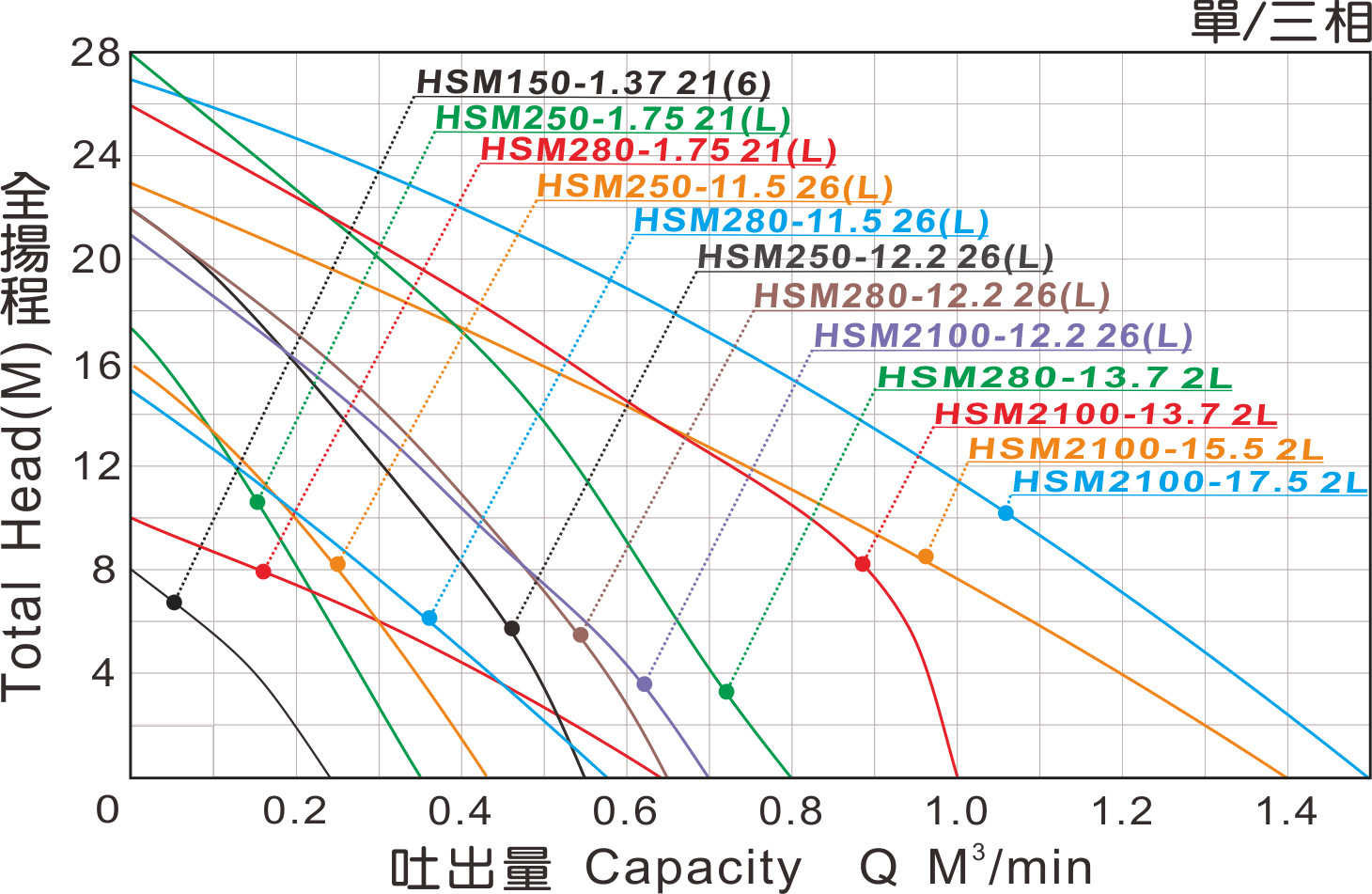

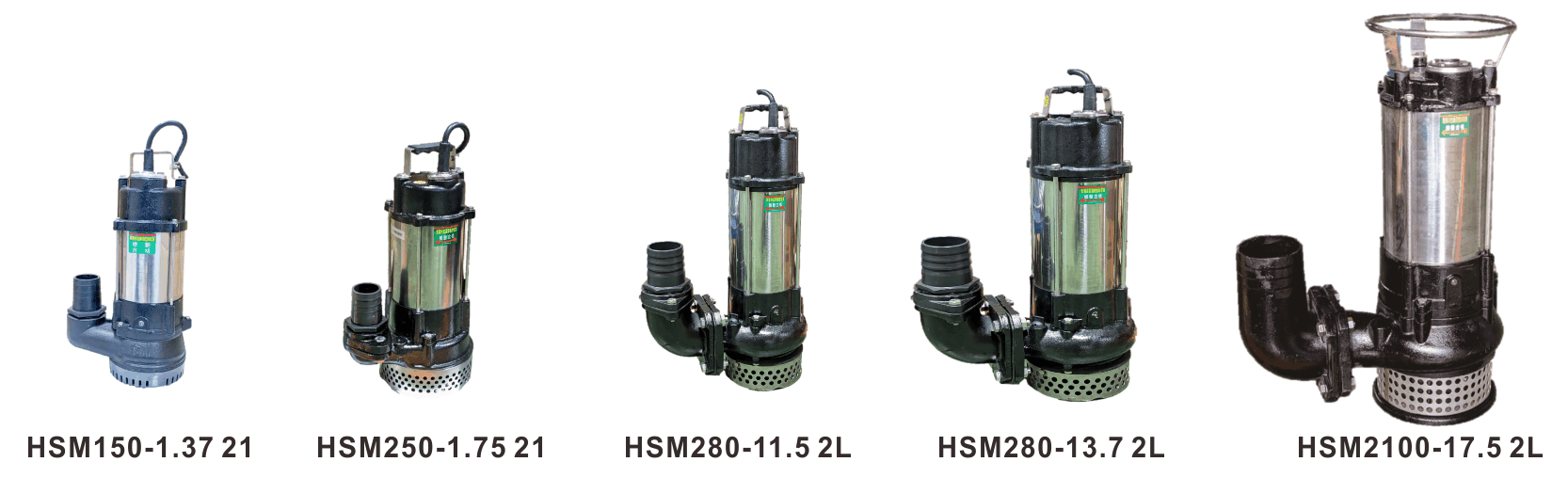

| 型號 | 馬力 | 口徑 | 相數 | 標準揚程 | 標準水量 | 全揚程 | 最大水量 | 重量 |
|---|---|---|---|---|---|---|---|---|
| HP(kW) | Inch(mm) | ∅ | M | M³/min | M | M³/min | Kg | |
| HSM150-1.37 21 | ½ (0.37) | 2" (50) | 1 | 5 | 0.13 | 8 | 0.24 | 15 |
| HSM250-1.75 21(L) |
1 (0.75) |
2" (50) | 1 / 3 | 11 | 0.16 | 17.5 | 0.34 | 23 |
| HSM280-1.75 21(L) | 1 (0.75) |
3" (80) |
1 / 3 | 6 | 0.30 | 10 | 0.64 | 23 |
| HSM250-11.5 26(L) | 2 (1.5) | 2" (50) | 1 / 3 | 8 | 0.26 | 16 | 0.48 | 31 |
| HSM280-11.5 26(L) | 2 (1.5) | 3" (80) | 1 / 3 | 6 | 0.28 | 15 | 0.57 | 31 |
| HSM250-12.2 26(L) | 3 (2.2) | 4" (100) | 1 / 3 | 11 | 0.30 | 22 | 0.55 | 40 |
| HSM280-12.2 26(L) | 3 (2.2) | 3" (80) | 1 / 3 | 11 | 0.35 | 22 | 0.65 | 40 |
| HSM2100-12.2 26(L) | 3 (2.2) | 4" (100) | 1 / 3 | 10 | 0.40 | 21 | 0.70 | 40 |
| HSM280-13.7 2L(O) | 5 (3.7) | 3" (80) | 3 | 14 | 0.50 | 28 | 0.80 | 44 |
| HSM2100-13.7 2L(O) | 5 (3.7) | 4" (100) | 3 | 13 | 0.70 | 26 | 1.0 | 44 |
| HSM2100-15.5 2L(O) | 7½ (5.5) | 4" (100) | 3 | 11 | 0.80 | 23 | 1.4 | 70 |
| HSM2100-17.5 21(O) | 10 (7.5) | 4" (100) | 3 | 14 | 0.80 | 27 | 1.5 | 80 |
| 型號 | A | B | C | D | E | F | G | H | L |
|---|---|---|---|---|---|---|---|---|---|
| HSM150-1.37 21(6) | 55 | 95 | 330 | 130 | 100 | - | - | 385 | 220 |
| HSM250-1.75 21(L) | 85 | 110 | 375 | 165 | 130 | - | - | 435 | 245 |
| HSM280-1.75 21(L) | 90 | 140 | 400 | 170 | 130 | - | - | 460 | 280 |
| HSM280-11.5 26 | 115 | 155 | 540 | 175 | 205 | 80 | 220 | 605 | 355 |
| HSM280-11.5 2L | 115 | 155 | 440 | 175 | 205 | 80 | 220 | 505 | 355 |
| HSM280-12.2 26 | 110 | 140 | 520 | 205 | 200 | 80 | 240 | 580 | 380 |
| HSM280-12.2 2L | 110 | 140 | 435 | 205 | 200 | 80 | 240 | 495 | 380 |
| HSM2100-12.2 2L | 110 | 140 | 435 | 205 | 285 | 87 | 240 | 495 | 375 |
| HSM280-13.7 2L | 110 | 135 | 455 | 210 | 190 | 80 | 240 | 510 | 370 |
| HSM2100-13.7 2L | 110 | 135 | 455 | 210 | 275 | 87 | 240 | 510 | 375 |
| HSM2100-15.5 2L | 125 | 180 | 545 | 210 | 300 | 87 | 275 | 620 | 405 |
| HSM2100-17.5 2L | 125 | 180 | 560 | 260 | 300 | 87 | 305 | 640 | 440 |
