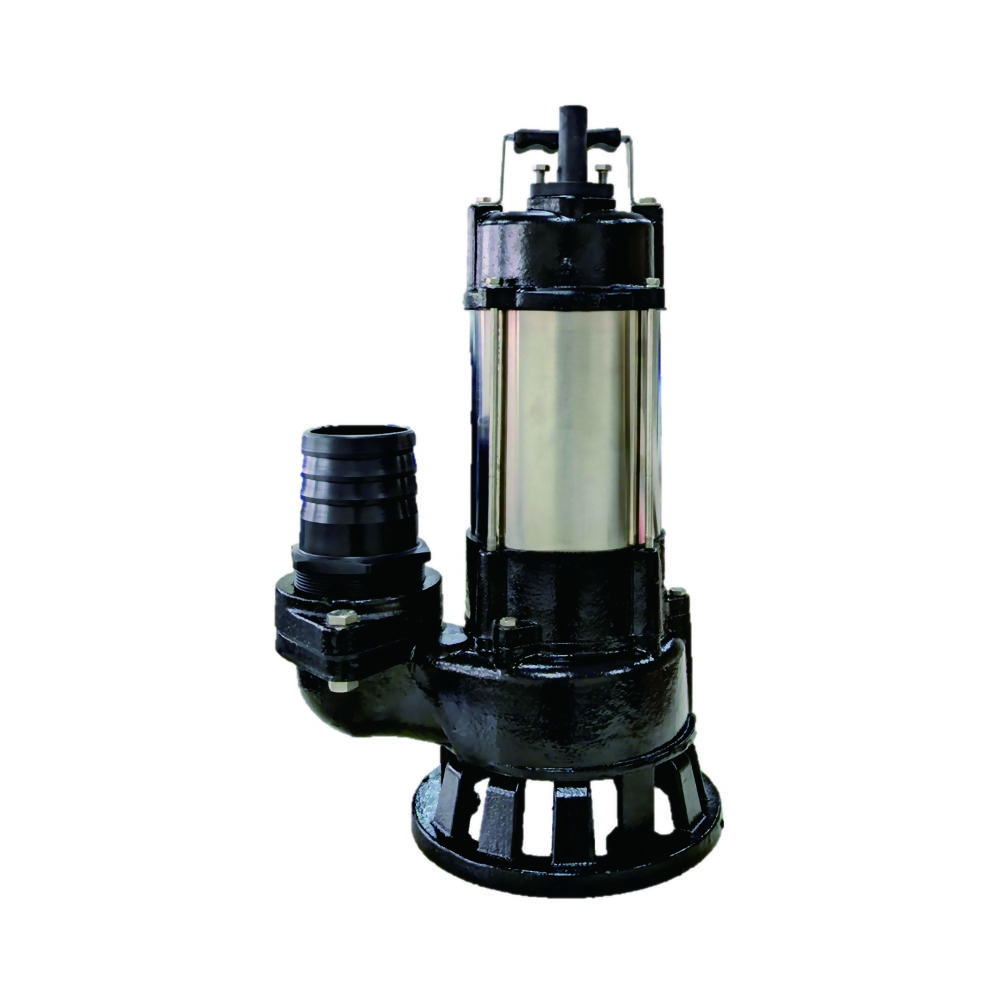

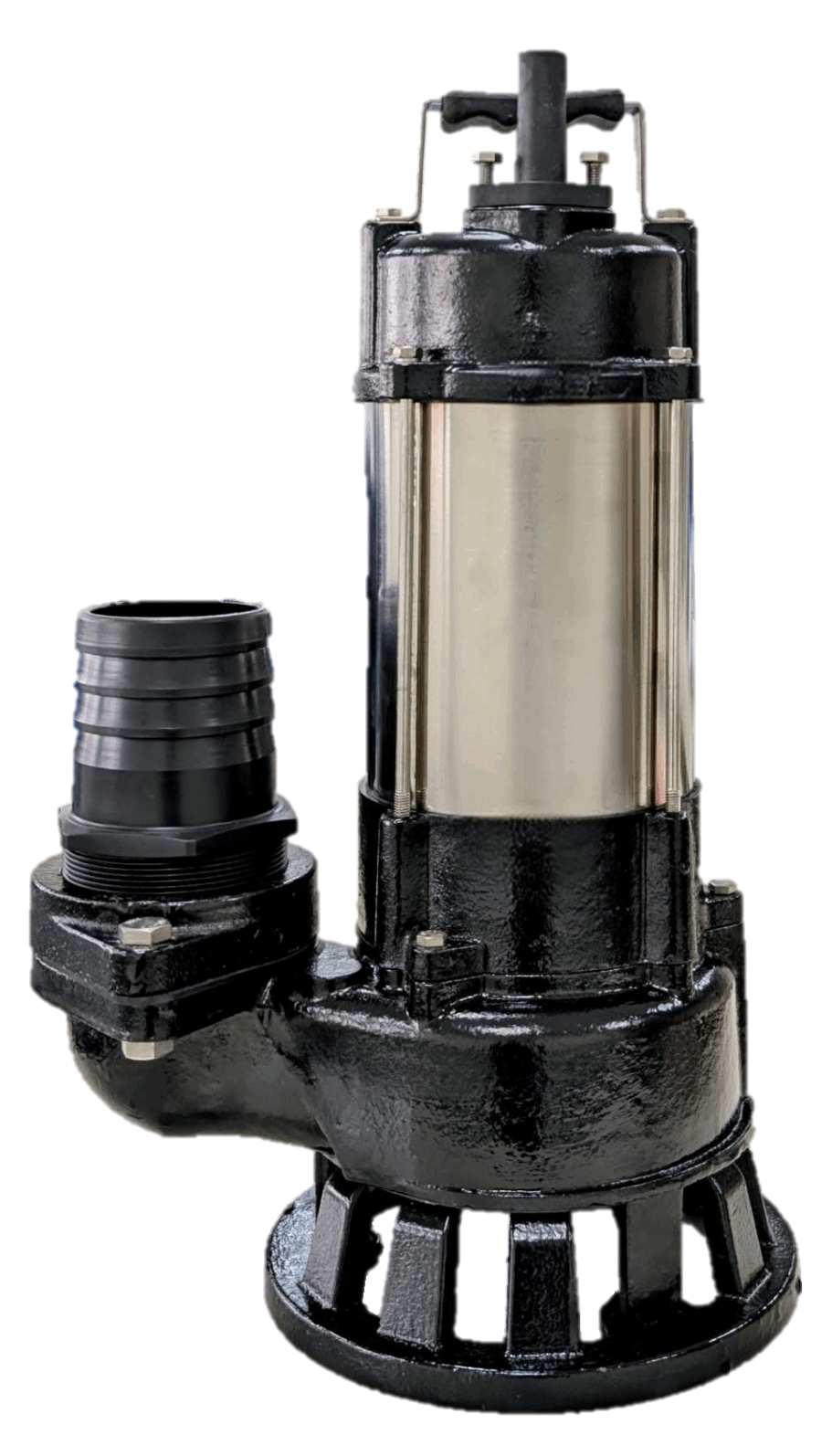

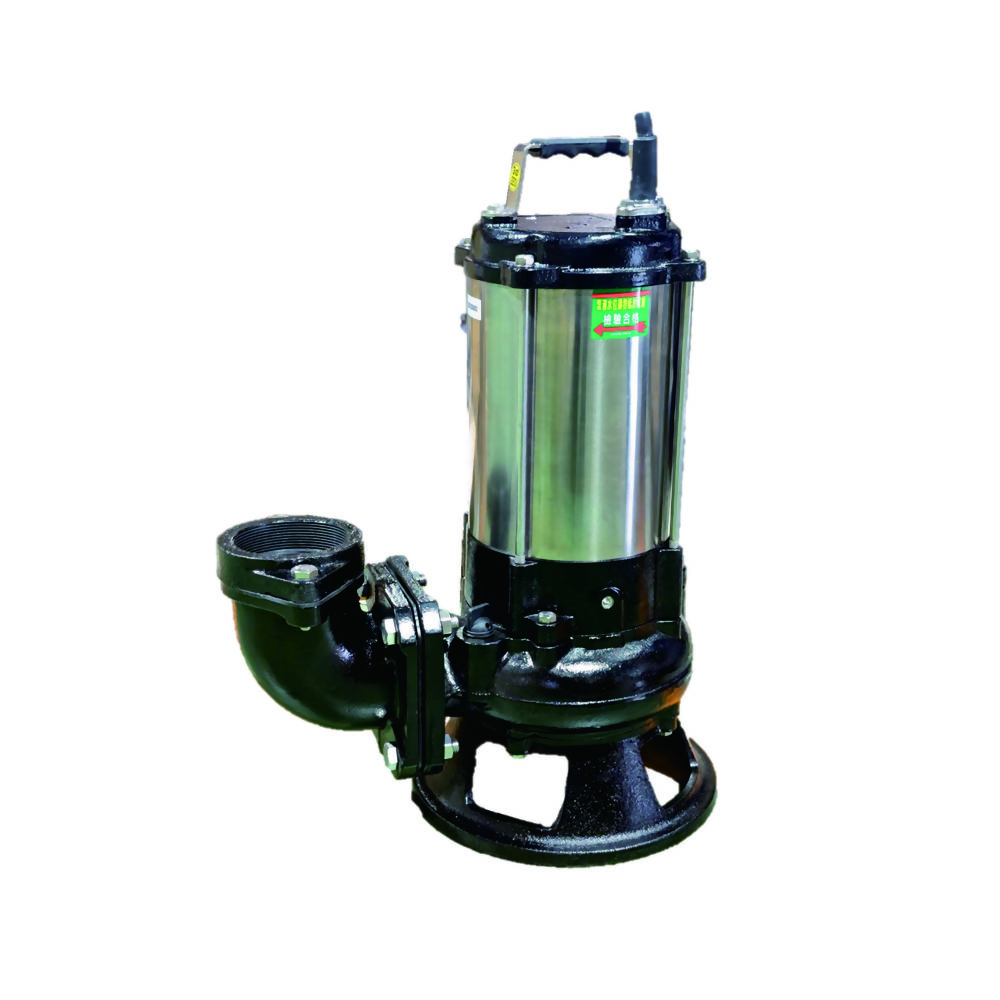

污物型沉水泵浦
● 生活汙水排除。
● 雨水積水排除。
● 其它場合給排水。
● 畜牧事業、農田、養豬場汙水處理。
● 馬達以特殊含浸烘乾處理，確保馬達最佳絕緣，泵浦防水等級符合IP68。
● 不阻塞葉輪設計，對於固體或纖維物質的汙水，均能發揮最大排水功能。
● 軸封採用雙組式SIC矽碳鋼機械軸封設計。
● 馬達配置溫度控制器或馬達過載保護器，有效防止馬達異常過載時的燒燬。
● 環境溫度：MAX.+40°C
● 液體溫度：+4°C~+40°C
● 適用液體：生活汙水、異物汙物水、工業廢水
● 頻率：60Hz
● 電動機：2極 - 乾式水中型電動機
● 絕緣等級：B級(1-3HP) F級(5HP以上)
● 防水等級：IP68
● 保護裝置：3∅ 馬達過載保護器 / 1∅ 1-2HP熱保護器
● 軸承：深溝滾珠軸承
● 軸封：雙組式機械軸封
● 葉輪：離心半開放式
● 上蓋：FC200
● 馬達台身：SUS304
● 軸心：SUS304
● 軸封：SIC/SIC
● 泵體：FC200
● 葉輪：FC200
● 電纜線：VCT
● 泵體：FC200
● 葉輪：FC200● 電纜線：VCT
|
型號 |
馬力 |
口徑 |
相數 |
標準揚程 |
標準水量 |
全揚程 |
最大水量 |
重量 |
|---|---|---|---|---|---|---|---|---|
| HP(kW) | Inch(mm) | ∅ | M | M³/min | M | M³/min | KG | |
|

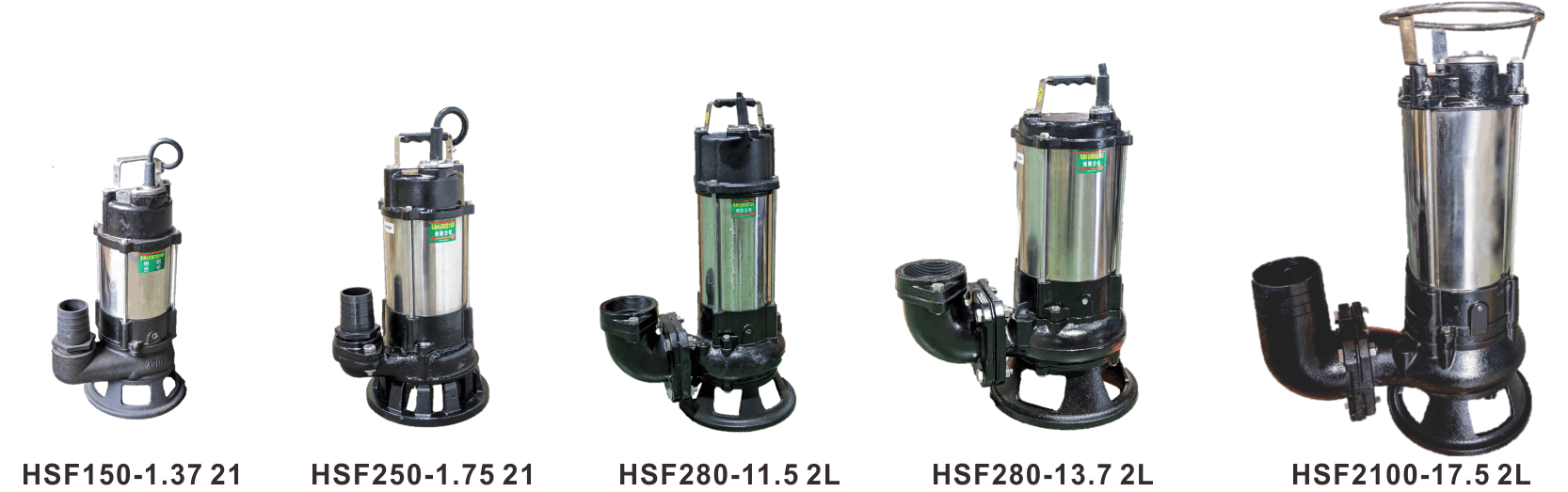

HSF150-1.37 21(6) |
½(0.37) | 2"（50） | 1 | 5 | 0.13 | 8 | 0.24 | 12 |
|
HSF250-1.75 21(L) |
1 (0.75) | 2"（50） | 1 ❘ 3 | 11 | 0.16 | 17.5 | 0.34 | 23 |
|
HSF280-1.75 21(L) |
1 (0.75) | 3"（80） | 1 ❘ 3 | 6 | 0.30 | 10 | 0.64 | 23 |
|
HSF280-11.5 26(L) |
2 (1.5) | 3"（80） | 1 ❘ 3 | 7 | 0.30 | 13 | 0.64 | 31 |
|
HSF280-12.2 26(L) |
3 (2.2) | 3"（80） | 1 ❘ 3 | 8 | 0.40 | 15 | 0.78 | 40 |
|
HSF280-13.7 2L(O) |
5 (3.7) | 3"（80） | 3 | 10 | 0.60 | 20 | 1.0 | 44 |
|
HSF2100-15.5 2L(O) |
7½(5.5) | 4"（100） | 3 | 11 | 0.80 | 23 | 1.4 | 70 |
|
HSF2100-17.5 2L(O) |
10 (7.5) | 4"（100） | 3 | 14 | 0.80 | 27 | 1.5 | 80 |
(單位:mm)
|
型號 |
相數 |
A |
B |
C |
D | E | F | G | H | L |
|---|---|---|---|---|---|---|---|---|---|---|
|
HSF150-1.37 21(6) |
1 | 85 | 120 | 360 | 180 | 125 | - | - | 385 | 220 |
|
HSF250-1.75 21(L) |
1 / 3 | 90 | 115 | 380 | 210 | 110 | - | - | 435 | 255 |
|
HSF280-1.75 21(L) |
1 / 3 | 100 | 145 | 405 | 210 | 140 | - | - | 465 | 295 |
|
HSF280-11.5 26 |
1 | 130 | 165 | 545 | 240 | 215 | 80 | 245 | 610 | 380 |
|
HSF280-11.5 2L |
3 | 130 | 165 | 545 | 240 | 215 | 80 | 245 | 605 | 380 |
|
HSF280-12.2 26 |
1 | 130 | 170 | 560 | 255 | 220 | 80 | 260 | 620 | 400 |
|
HSF280-12.2 2L |
3 | 130 | 170 | 475 | 255 | 220 | 80 | 260 | 535 | 400 |
|
HSF2100-12.2 2L |
3 | 130 | 170 | 475 | 255 | 305 | 87 | 260 | 535 | 395 |
|
HSF280-13.7 2L |
3 | 135 | 175 | 495 | 260 | 215 | 80 | 270 | 550 | 405 |
|
HSF2100-13.7 2L |
3 | 135 | 175 | 495 | 260 | 300 | 87 | 270 | 550 | 405 |
|
HSF2100-15.5 2L |
3 | 125 | 180 | 545 | 210 | 300 | 87 | 275 | 620 | 405 |
|
HSF2100-17.5 2L |
3 | 125 | 180 | 565 | 260 | 300 | 87 | 305 | 635 | 440 |
